KRÓTKI WSPORNIK - MODEL TARCZA IZOTROPOWA
Dla danego krótkiego wspornika znaleźć obszary wymagające zbrojenia. Przyjąć obciążenie
siłą skupioną.
Rys.1. Schemat konstrukcji z zaznaczoną siatką podziału na elementy.
ROZPOCZĘCIE PRACY
$ feas - wejście do systemu feas,
FEAS> - system zgłasza gotowość do pracy,
OPIS KONSTRUKCJI
FEAS> ok - wejście do podsystemu OK - Opis Konstrukcji,
Podaj rodzaj konstrukcji ta-i-psn - ta-i-psn - tarcza izotropowa płaski stan naprężenia,
OK> - podsystem zgłasza gotowość do pracy,
wczytanie współrzędnych wezłów
OK> w b-1 0.5 0.8 - węzeł o nazwie b-1 ma współrzędne (0.5,0.8),
OK> w b-2 0.9 1
OK> w b-3 0.9 1.3
OK> w b-4 0.5 1.3
OK> w b-5 0 0
OK> w b-6 0.5 0
OK> w b-7 0.5 2.1
OK> w b-8 0 2.1
generacja węzłów i elementów
OK> ? gwe - help komendy gwe -- generacja węzłów i elementów,
OK> gwe w-1 e-1 b-1 do b-4 10 10 8 - generacja węzłów i elementów
we wsporniku: w-1 -- numer pierwszego wygenerowanego węzła,
e-1 -- numer pierwszego wygenerowanego elementu,
b-1 do b-4 -- lista węzłów bazowych na których będzie rozpięta
siatka elementów wraz z węzłami,
10 10 -- liczba elementów odpowiednio wzdłuż dwóch boków,
8 -- typ siatki elementów,
liczba wygenerowanych : węzłów =121, elementów=200
- system informuje, że wygenerowanych zostało 121 węzłów o nazwach od w-1
do w-121, oraz 200 elementów o nazwach od e-1 do e-200,
OK> gwe w-122 e-201 b-5 do b-8 8 42 8
- generacja węzłów i elementów
w słupie,
zszycie węzłów
OK> ? zw - help komendy zw - zszycie węzłów,
OK> zw w-1 do w-121 w-274 do w-364 - każdy węzeł z danej grupy
zostanie zastąpiony węzłem o tych samych współrzędnych z grupy drugiej, wpisanie w oznacza zgodę na zszycie wszystkich węzłów bez potwierdzania pojedyńczych operacji,
definiowanie własności materiałów
OK> m mat - wczytanie danych materiałowych o nazwie mat,
MAT: Ro=0 ?> 0
MAT: E=0 ?> 2.7e10 - wpisujemy wartości odpowiednich stałych,
MAT: Ni=0 ?> 0.16667
MAT: AlfT=0 ?> 0
definiowanie geometrii
OK> g geo - wczytanie danych geometrycznych o nazwie geo}
GEOM:H=0 ?> 0.3 - grubość elementu tarczowego(słupa i wspornika),
OK> pe e-1 do e-872 mat geo - przypisanie elementom
materiału - mat i geometrii - geo,
warunki brzegowe (w układzie globalnym)
OK> ? wb - help wb -- warunki brzegowe,
OK> wb w-122 do w-130 ux uy - odebranie dwóch stopni swobody
wyszczególnionym węzłom ( zostały odebrane przesuwy wzdłuż osi x i y),
siły węzłowe
OK> ? sw - help komendy sw -- siły węzłowe,
OK> sw w-119 0 -50000 - wprowadzenie siły węzłowej przyłożonej
w węźle w-119,
usunięcie węzłów pomocniczych
OK> u b-1 do b-8 - usuwanie węzłów z listy,
USUWANIE WEZLA: B-1 [T/N/W/K] w
- potwierdzenie usunięcia wszystkich węzłów z listy
GRAFICZNA PREZENTACJA WPROWADZONYCH DANYCH
FEAS> GRAF - wejście do podsystemu GRAF,
graficznej prezentacji danych i wyników,
FEAS> ce - wyczyszczenie ekranu graficznego,
GRAF> si - rysowanie siatki elementów,
GRAF> wb - zaznaczenie symboliczne odebranych
stopni swobody,
GRAF> sw - zaznaczenie sił węzłowych,
GRAF> .. - wyjście z podsystemu GRAF,
WYŚWIETLENIE DANYCH
FEAS> WS - wejście do podsystemu ws
wyświetl dane i wyniki,
WS> wb - wyświetlenie warunków brzegowych,
WS> sw - wyświetlenie sił węzłowych,
WS> .. - wyjście z podsystemu,
WYJŚCIE Z PODSYSTEMU OK - ROZWIĄZANIE ZADANIA
OK> zap wspornik - zapisanie danych do zadania w pliku WSPORNIK,
TYTUL> Tarcza izotropowa -- plaski stan naprezenia
OK> ren - renumeracja,
OK> .. - wyjście z podsystemu OK,
* Pamietaj o zapisaniu bazy danych
- system przypomina o zapisaniu danych - rozwiązanie zadania
zamazuje bazę danych,
FEAS> ro s - rozwiązanie zadania (statyka),
WYŚWIETLENIE WYNIKÓW
FEAS> WS - wejście do podsystemu ws,
WS> pm - wyświetlenie przemieszczeń,
WS> .. - wyjście z podsystemu,
GRAFICZNA PREZENTACJA WYNIKÓW
FEAS> GRAF - wejście do podsystemu GRAF,
FEAS> ce - wyczyszczenie ekranu graficznego,
GRAF> si /kn - rysowanie konturu siatki elementów,
GRAF> pm - rysowanie przemieszczeń konstrukcji,
FEAS> ce
GRAF> si /kn
GRAF> wr nw nxx - rysowanie warstwic naprężeń sigmax,
GRAF> wr nw nyy - rysowanie warstwic naprężeń sigmay,
GRAF> wr nw nxy - rysowanie warstwic naprężeń tauxy,
GRAF> ng - rysowanie rozet naprężeń głównych,
GRAF> .. - wyjście z podsystemu GRAF,
ZAKOŃCZENIE PRACY
FEAS> ..
Czy chcesz zakonczyc prace (t/n) t
$>

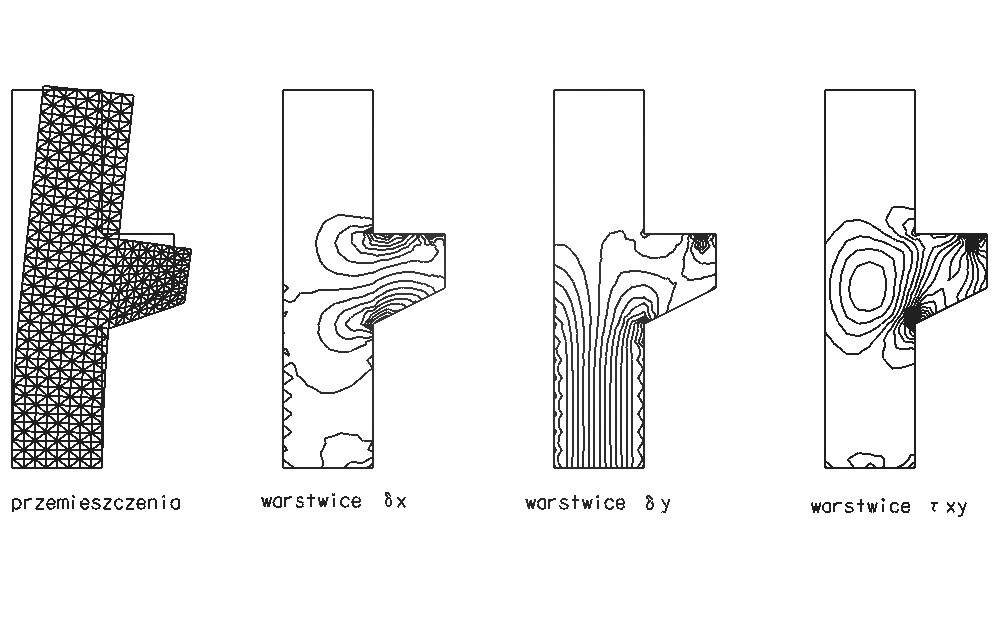

Rys.3. Otrzymane wyniki: przemieszczenia oraz warstwice naprężeń.
Na podstawie rozkładu warstwic, znaków naprężeń, oraz układu naprężeń
głównych ( wyświetlonych na monitorze w postaci kolorowych rozet) można określić obszary rozciągane wymagające zbrojenia.
