Siatki trójkątne

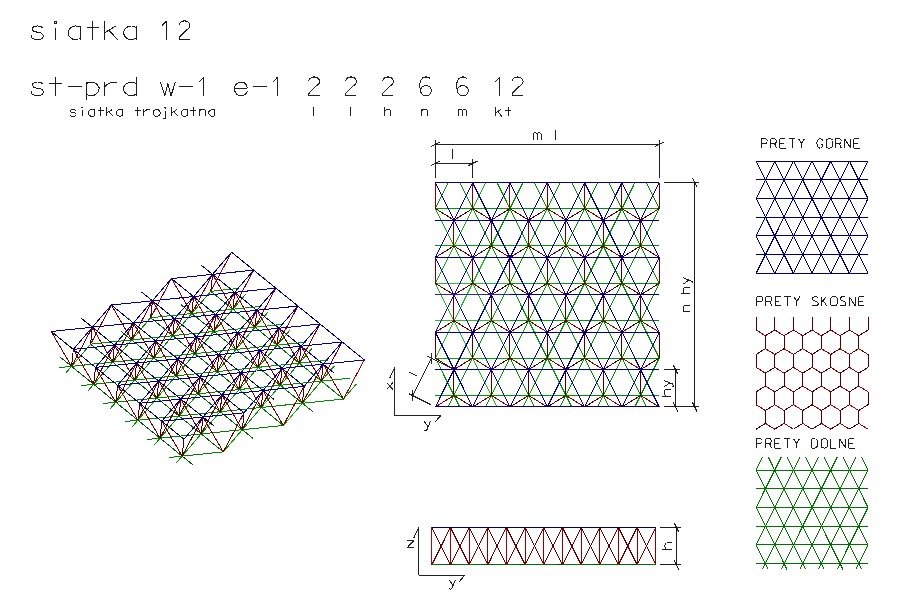

siatka T-T warstwa górna i dolna trójkąty równoboczne,
przesunięte względem siebie o 1//3 wysokości trójkąta równobocznego,
skratowanie tworzy czworościany o podstawie trójkątnej w warstwie górnej
i wierzchołku w warstwie dolnej.

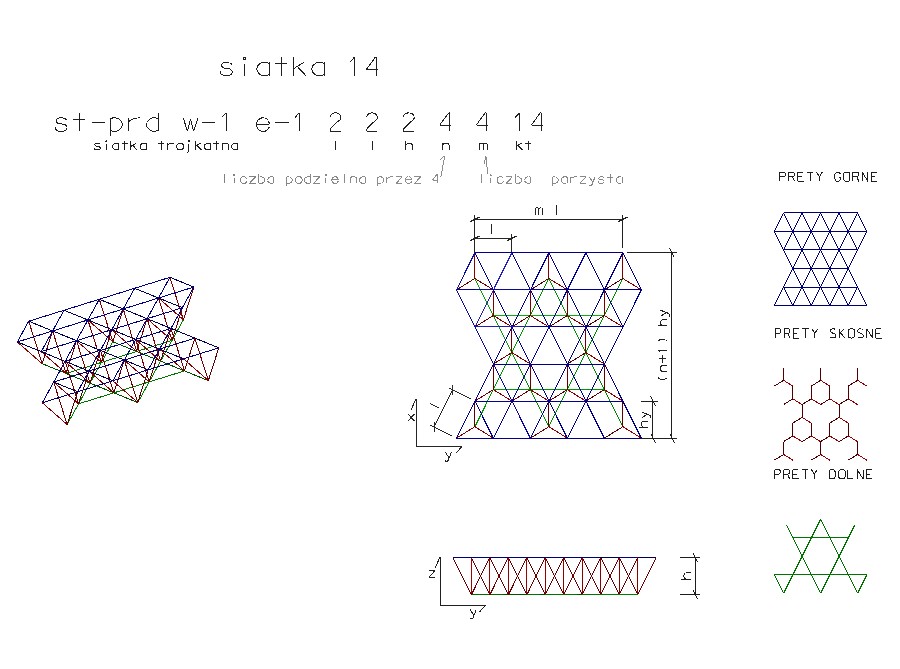

siatka T-T/2. Siatka z prętami w warstwie dolnej i
skratowaniem rozrzedzonym
w stosunku do siatki T-T. Elementy warstwy górnej i dolnej tworzą
trójkąty równoboczne,
skratowanie tworzy czworościany o podstawie trójkątnej w warstwie górnej
i wierzchołku w warstwie dolnej.
siatka T-TH. Elementy górnej warstwy to trójkąty
równoboczne, dolna warstwa -
trójąty i sześciokąty,
skratowanie tworzy czworościany o podstawie trójkątnej w warstwie górnej
i wierzchołku w warstwie dolnej.

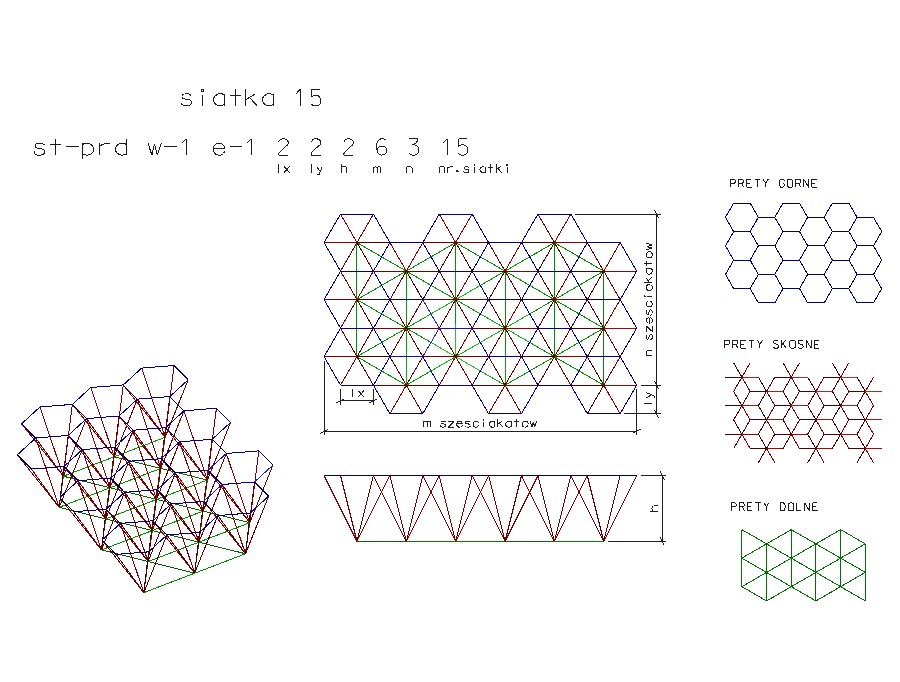

siatka H-T. Elementy górnej warstwy to sześciokąty,
dolna warstwa -
trójkąty równoboczne,
skratowanie tworzy ostrosłupy o podstawie sześciokątnej w warstwie górnej
i wierzchołku w warstwie dolnej.

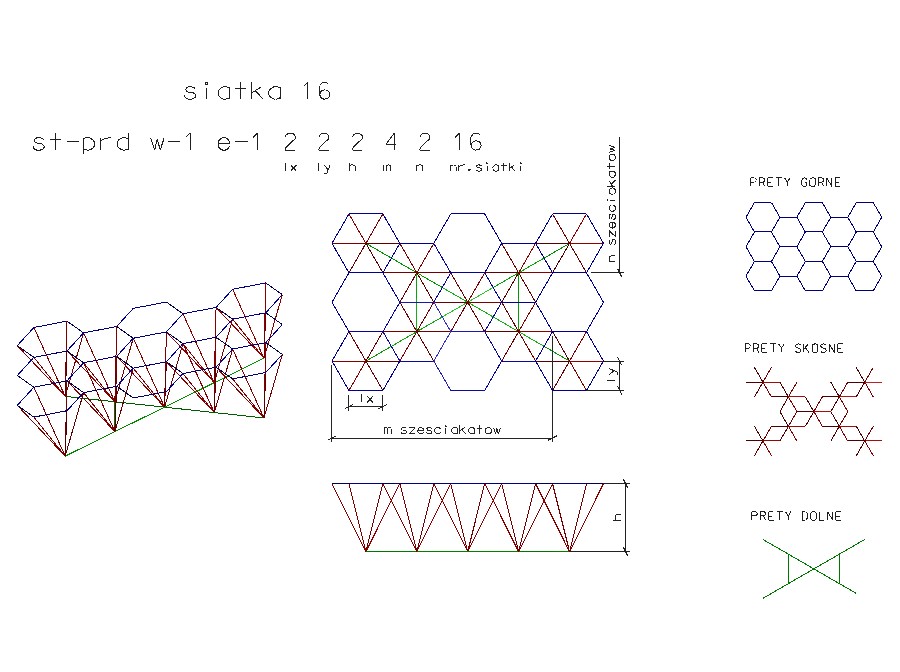

siatka H-TH. Elementy górnej warstwy to sześciokąty,
dolna trójkąty i
sześciokąty,
skratowanie tworzy ostrosłupy o podstawie sześciokątnej w warstwie górnej
i wierzchołku w warstwie dolnej.

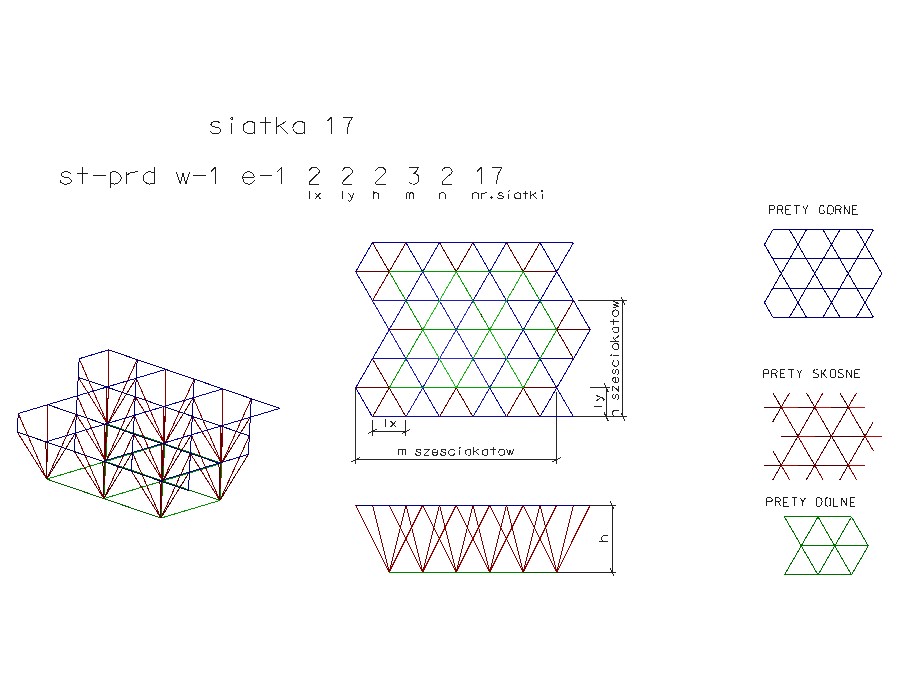

siatka HT-T/2. Elementy górnej warstwy to sześciokąty
i trójkąty,
dolnej trójkąty o boku równym podwójnej długości boku sześciokąta,
skratowanie tworzy ostrosłupy o podstawie sześciokątnej w warstwie górnej
i wierzchołku w warstwie dolnej.

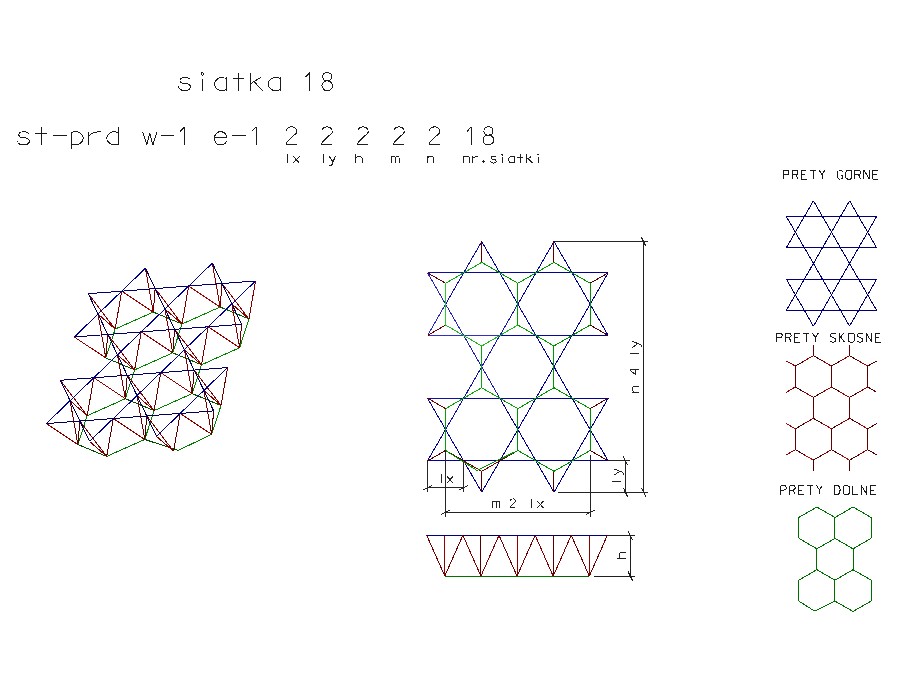

siatka TH-H/2. Elementy górnej warstwy to trójkąty
i sześciokąty,
dolna sześciokąty,
skratowanie tworzy czworościany o podstawie trójkątnej w warstwie górnej
i wierzchołku w warstwie dolnej.
e-mail dr inż. Zbigniew Kacprzyk, mgr inż. Beata Pawłowska
